10方垂直式压缩垃圾站 全方位高清图展示

GAO QING TU SHOW

  • 10方垂直式压缩垃圾站
  • 10方垂直式压缩垃圾站
  • 10方垂直式压缩垃圾站
  • 10方垂直式压缩垃圾站
  • 10方垂直式压缩垃圾站 参数展示

    GAO QING TU SHOW

    垂直式垃圾压缩站(三缸四柱式)产品介绍

    JHC10-A型垂直式垃圾压缩站,是专门针对城市生活垃圾压缩密实、中转运输设计的垃圾压缩处理站。该设备工作高度低,投料口大,机动车投料方便,设备维护保养方便,操作简单,可手动或自动操作,适应于环卫、学校、医院、小区垃圾收运以及老站改造.本公司承接生产各类大,中,小垃圾压缩中转站,垃圾压缩中转站问题解决专家,欢迎来电或来厂实地考查。

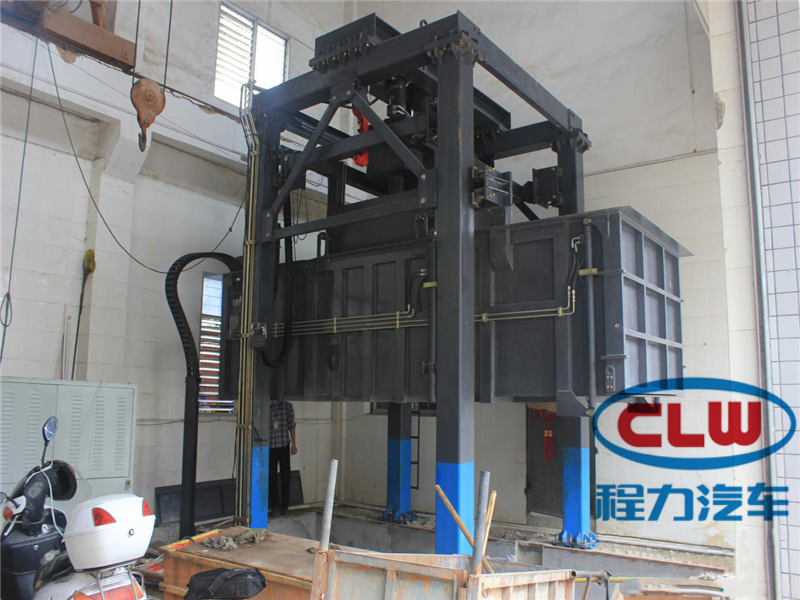

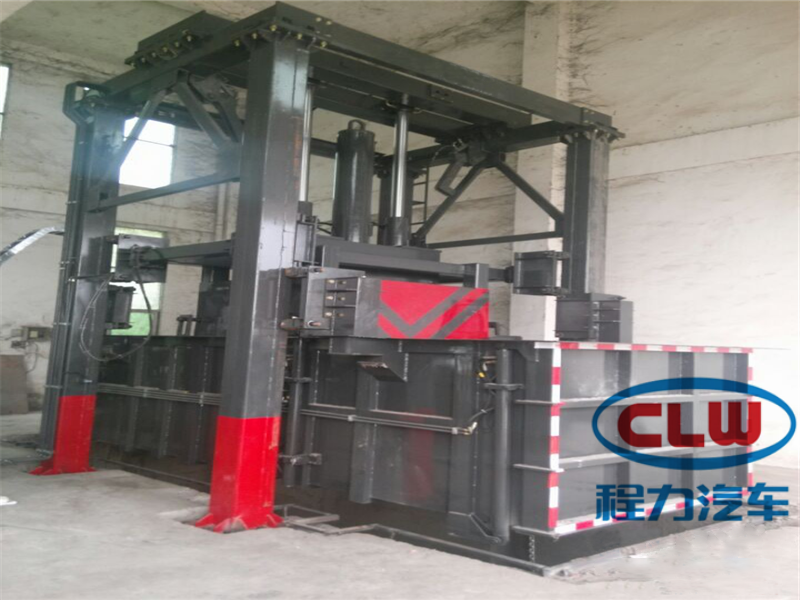

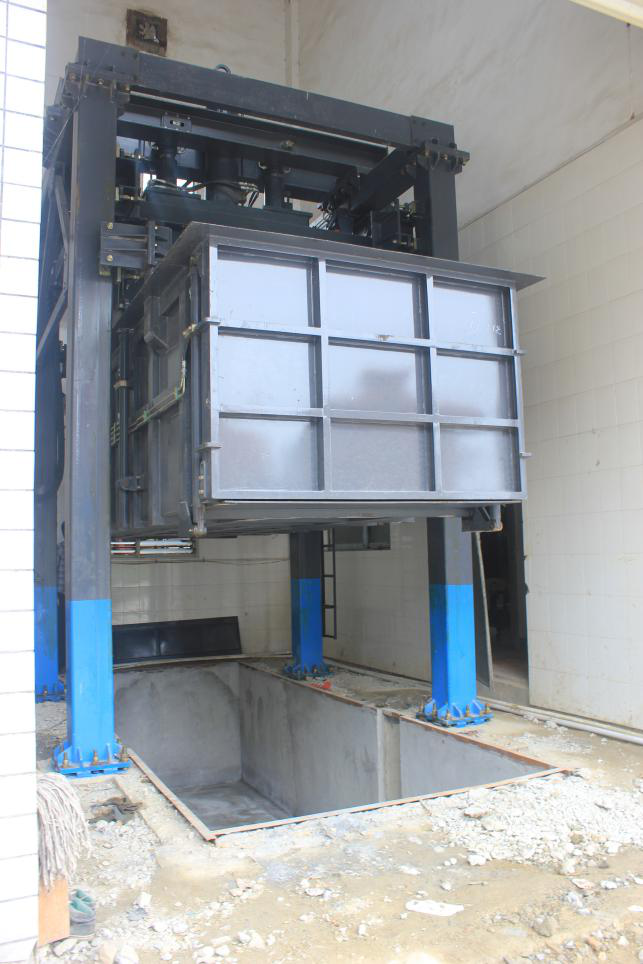

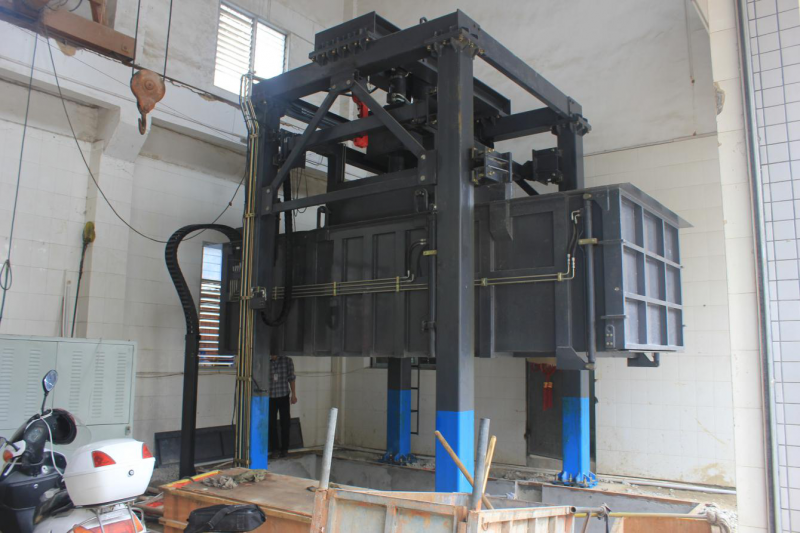

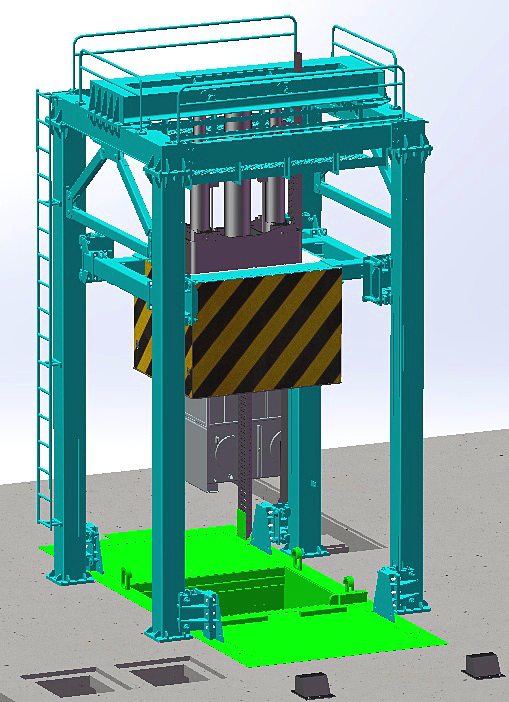

    垂直式垃圾压缩站(三缸四柱式)图片展示

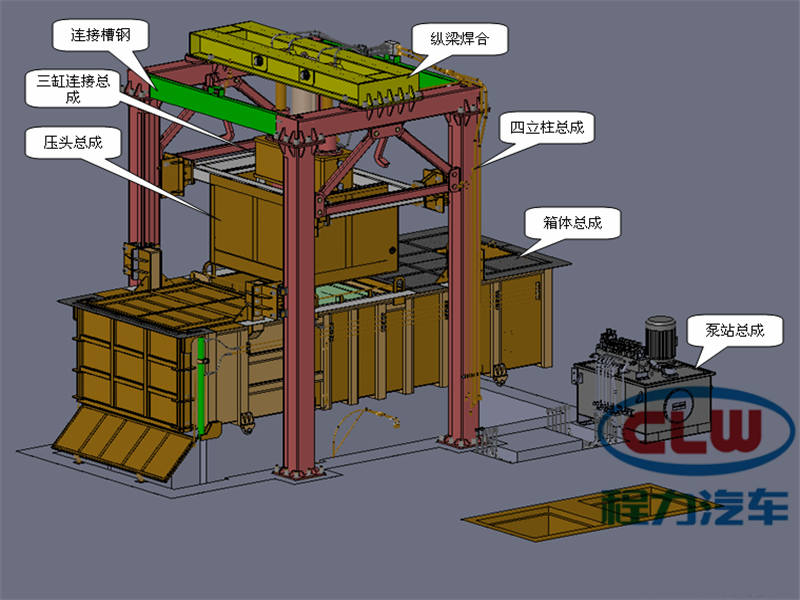

    JHC10-A型垂直式垃圾压缩站主要由:机架、垃圾箱总成、压缩机构、闸门机构、推铲机构、污水排放系统、液压系统、控制系统、高压清洗系统(选配)、喷雾降尘系统(选配)、喷雾除臭系统(选配)等部分组成。

    垃圾箱体是垂直式垃圾压缩站的主体。它将各个系统和机构有机的连接起来,完成垃圾的收集、压缩。垃圾箱体的顶部设有投料口,主要用于垃圾的收集;垃圾箱体插销孔座,通过压头的四个液压插销将压头与垃圾箱体连接在一起,并通过压缩油缸实现上升和下降;垃圾箱两侧各设置有4组导向滑块,确保垃圾箱上升和下降平稳;同时垃圾箱体中段与推铲机构、闸门机构共同组成了一个密闭的空腔,以实现垃圾的垂直压缩;压缩完的垃圾块储存在垃圾箱体的出料口端,一次可储存2块垃圾块。



    JHC10-A型垂直式垃圾压缩站的箱体主框架采用整体式箱体结构,垃圾储存箱为全封闭;其侧面、底面钢板采用高强度钢板制造,箱体侧面铺设导轨。提高设备的运行效率和设备的可靠性,实现垃圾压缩过程的封闭作业;另外,可根据用户需求垃圾箱体采用热喷镀合金层工艺(选配),该工艺极大的提高了材料表面的耐腐蚀性,产品经久耐用。

    JHC10-A型垂直式垃圾压缩站,是我公司自行研发的创新产品,是目前正在使用的垃圾压缩站的升级产品。它综合了国内领先技术,在借鉴成熟设备的基础上,广泛采纳了省内外多家环卫部门的意见。该产品主要用于对城区小区、厂矿、超市、机关、院校的生活垃圾以及固体废弃物的收集,压缩减容和封闭运转。是目前国内配置最先进的垂直压缩式垃圾中转站

    该产品成套设备具有以下特点:

    1.垃圾的储存、压缩及寄存全部在地面以下,地面上没有垃圾散落,环保性好:

    2.采用垂直压缩方式,压缩力大,垃圾块压实密度大;

    3.设备操作全部采用自动化,减轻了环卫工人的劳动强度;

    4.设备投资较少,占地面积小;

    5.液压系统的控制阀、油缸、连接管路等关键件,结构先进,性能可靠,操作简单,维修方便;

    6.整机造型美观、结构紧凑,功耗小、效率高、占地面积小、压力大、噪声低、操作简便、维修方便。

    垂直式垃圾压缩站(三缸四柱式)技术参数

    项目

    单位

    JHC10-A

    压缩机参数

    压缩方式

    /

    垂直压缩

    举升方式

    /

    上提升

    理论生产率

    t/h

    20

    最大压缩力

    t

    120

    电机功率

    kW

    18.5

    工作系统压力

    MPa

    21

    压缩腔容积

    ≥5.5

    箱体提升高度

    mm

    1700

    一次压缩循环时间

    s

    ≤60

    外形尺寸(长×宽×高)

    mm

    6600×3500×5480

    垃圾块参数

    垃圾块数量

    2

    垃圾块尺寸(长×宽×高)

    mm

    2100×1600×1500

    垃圾块密度

    t/m³

    ≥0.92

    垃圾块重量

    t

    ≥4

    配套设施参数

    站内净高

    mm

    ≥7000

    地坑尺寸

    mm

    5910×2350×1800

    供电电源

    V/Hz

    380/50

    配套车辆轴距

    mm

    4500轴距
