国六解放J6 9方路面清洗车 全方位高清图展示

GAO QING TU SHOW

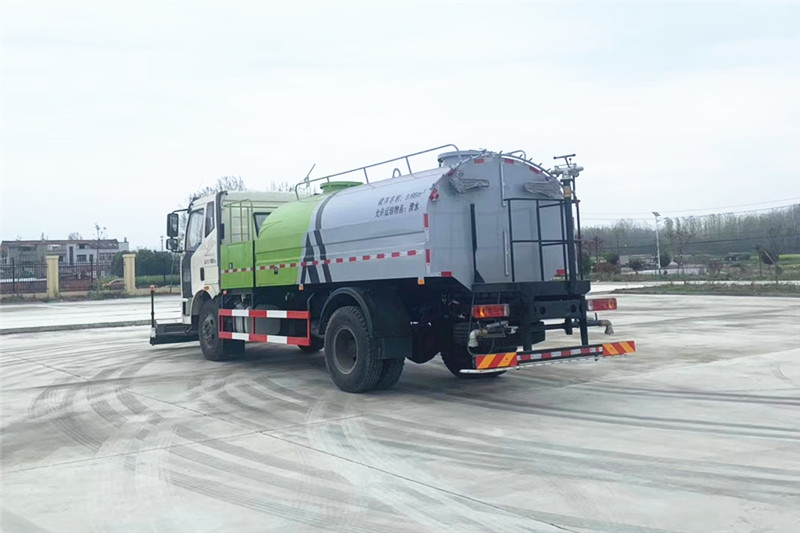

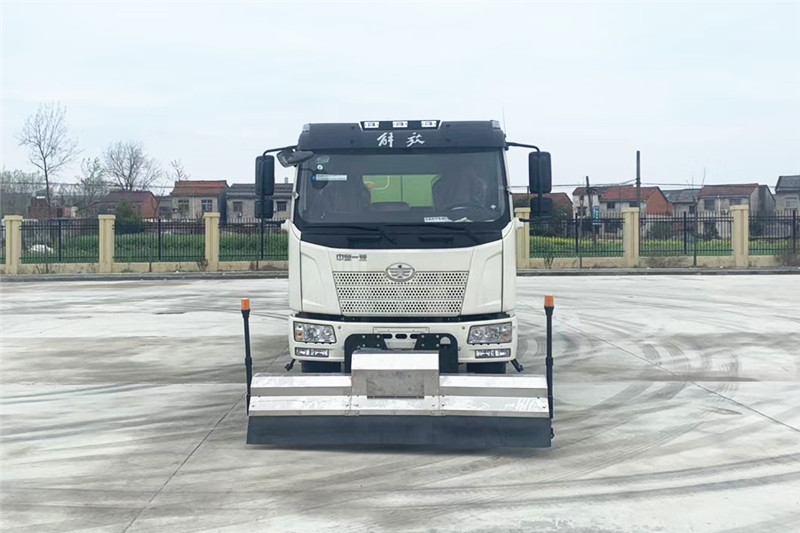

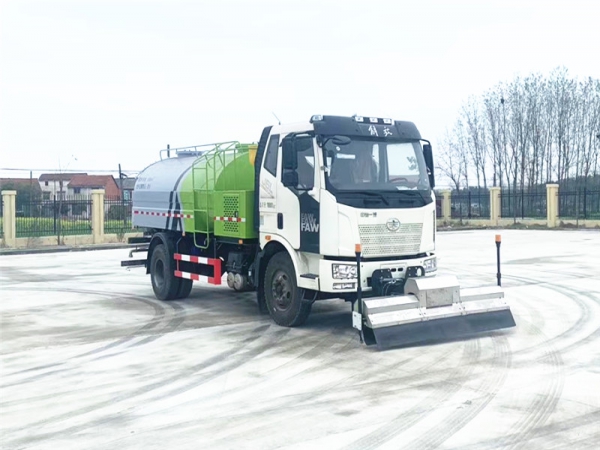

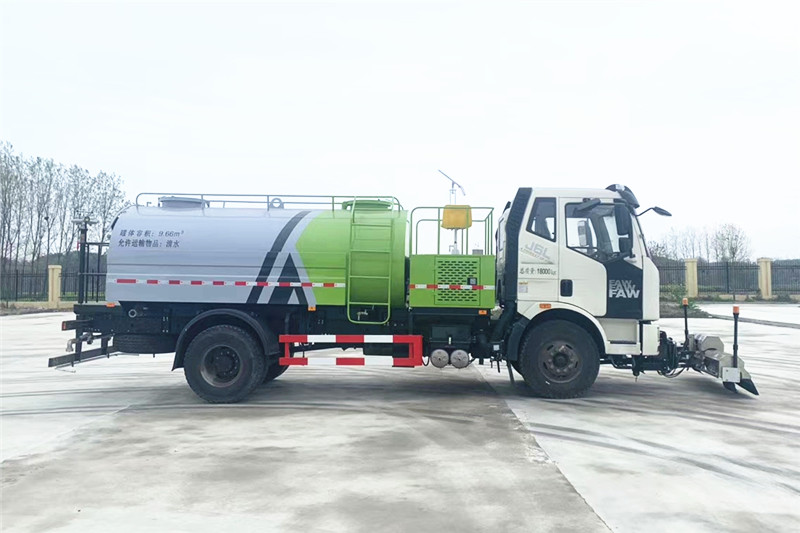

  • 国六解放J6 9方路面清洗车
  • 国六解放J6 9方路面清洗车
  • 国六解放J6 9方路面清洗车
  • 国六解放J6 9方路面清洗车
  • 国六解放J6 9方路面清洗车 参数展示

    GAO QING TU SHOW

    解放J6高压清洗车是一种双发动机、双水泵清洗车,是在标准二类底盘的基础上,加装高压冲洗系统、低压冲洗系统,由机械、液压(气路)、电器三部分合为一体的专用冲洗作业车。本车具有独立的高、低压两套水路系统,为清洗车工作提供压力水源。其工作原理是:利用高压水泵产生的高压水,经喷水架的高压喷嘴喷出,利用高压水流的动能,以高压力、低流量的方式进行清洗,强力去污,高效节水,能将路面的陈旧污渍清洗干净;或高压水经左(右)角喷喷出,清洗路缘、人行道及护栏隔离区;使用高压喷枪还可清洗路标、广告牌、高架路等;喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。

    高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动;低压水路系统,采用双级叶轮离心泵,效率高、洒水宽度大、水枪射程远,低压水泵由底盘变速器取力器通过传动轴直接传动。

    本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品,性能优良、工作可靠。




    标准参数

    底盘型号

    CA1180P62K1L2A1E6Z

    发动机型号/功率

    CA4DK1-22E6

    CA6DH1-24E6

    165kW

    179kW

    燃油种类

    柴油

    副发动

    机及传

    动系统

    副发动机

    型号

    江铃JE493G3

    额定功率

    57kw/3600/r/min

    工作转速

    1500~1700 r/min

    电磁离合器

    DLK1-40

    联轴器

    TGLA9

    高压水泵

    型式

    柱塞式

    品牌

    德国品孚

    型号

    PT40

    压力

    10 MPa

    转速

    800(900)r/min

    水阀

    型式

    气控高压球阀

    压力

    10MPa

    喷水架喷嘴

    型式

    高压洗涤型

    角喷嘴

    型式

    高压洗涤型

    喷雾喷嘴

    型式

    细微雾化型

    水滤

    型式

    滤网式

    低压水路系统

    低压水泵

    型式

    双级叶轮离心式

    品牌

    杭州威龙

    型号

    80QZB(F)-60/90;50/110(选用)

    扬程

    90m;110m

    转速

    1480r/min

    水阀

    气控球阀

    液压

    系统

    型式

    开式、电液控制

    主要元件

    齿轮泵、液压缸、电磁阀

    系统最高压力

    16MPa

    液压油箱容量

    65L









    技术参数


    项   目

    单位

    参  数

    备  注





    喷水架清洗宽度

    m

    2.5-3.5

    喷水杆缩伸

    喷水架偏角

    (°)

    左右各30


    工作

    速度

    低压洒水

    Km/h

    Ⅰ档7:Ⅱ档14

    主发转速1500r/min

    高压清洗

    Km/h

    3-15

    副发转速1700r/min

    高压清洗能力

    m2/h

    25000

    车速8km/h

    最高清洗水压力

    MPa

    10


    清洗水流量

    L/min

    134


    喷雾水流量

    L/min

    134


    低压洒水流量

    L/min

    600~800


    低压冲洗宽度

    m

    ≥24


    洒水宽度

    m

    ≥16


    水枪射程

    m

    38


    水罐容积

    L

    9300

    最大容积可达11方

    使

    最高车速(满载)

    km/h

    90


    最大爬坡角

    (°)

    12


    制动距离

    m

    ≤10


    最小转弯直径

    m

    <16


    质量

    参数

    整车整备质量

    kg

    8940

    基本型

    最大总质量

    kg

    18000


    外形尺寸(长×宽×高)

    mm

    9850×2500×3090

    运输状况(基本型)

    轴距

    mm

    5000,4700,4500


    接近角

    (°)

    17

    喷水架提升

    离去角

    (°)

    13
