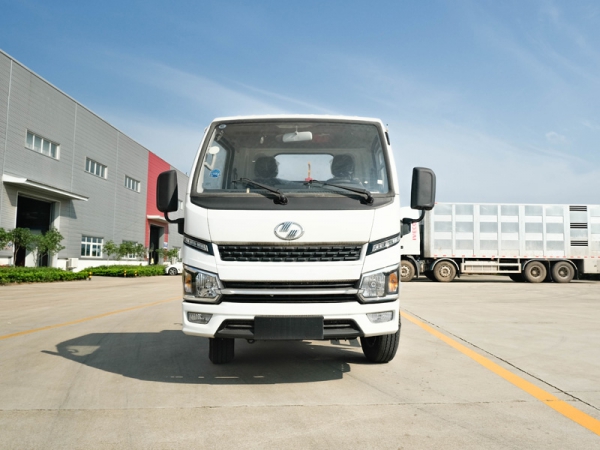

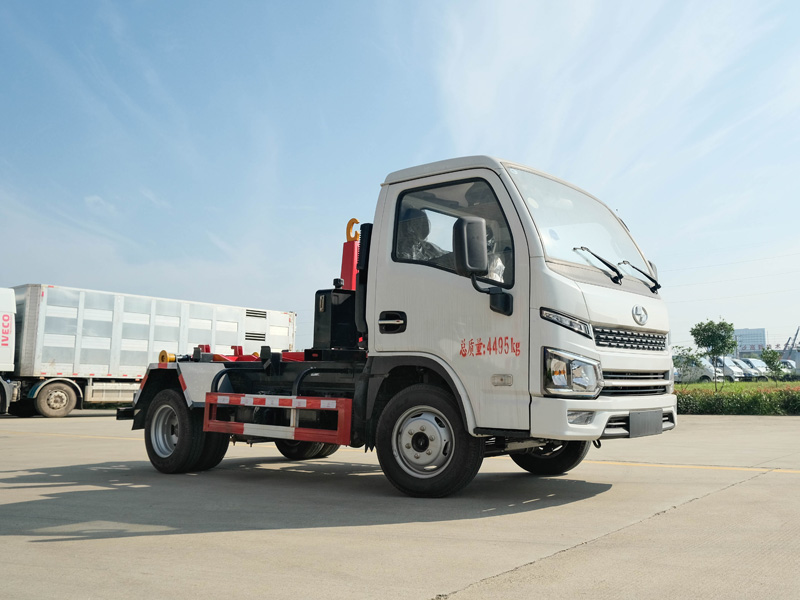

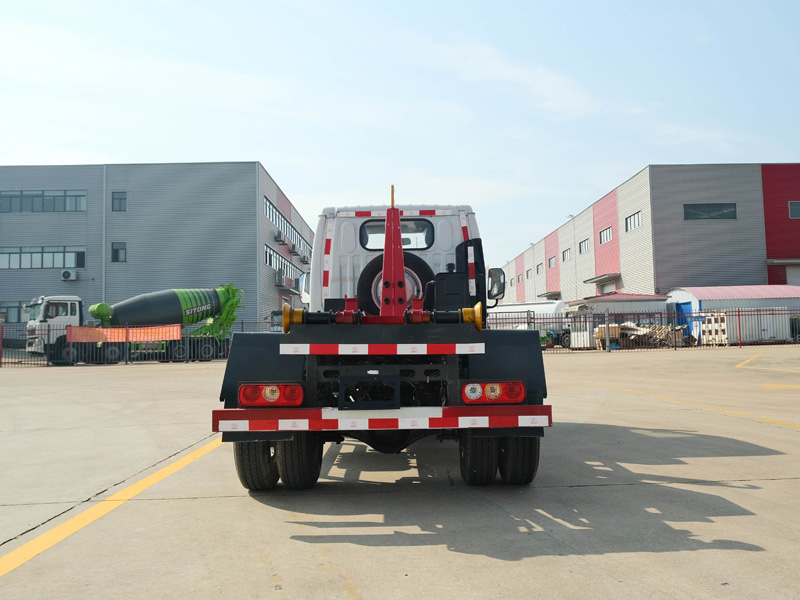

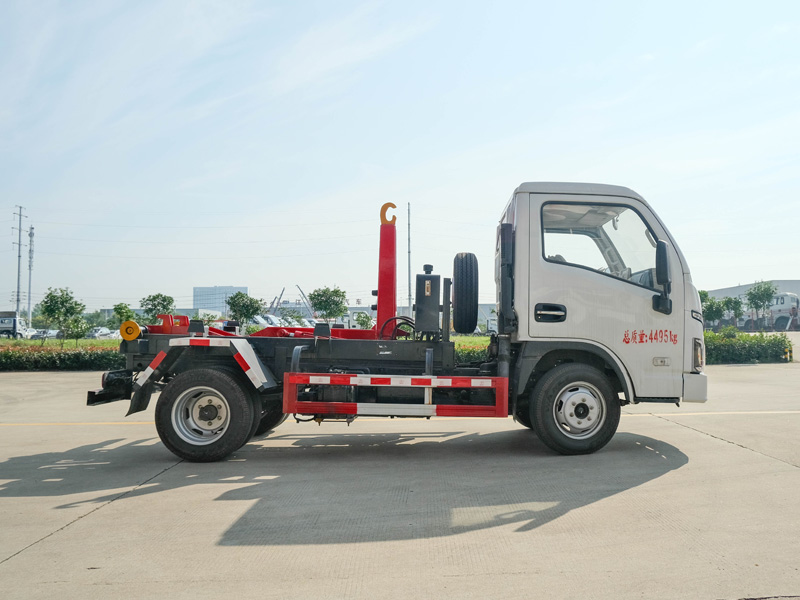

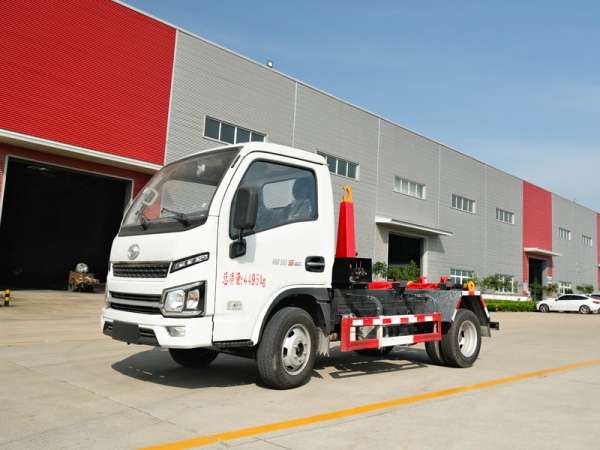

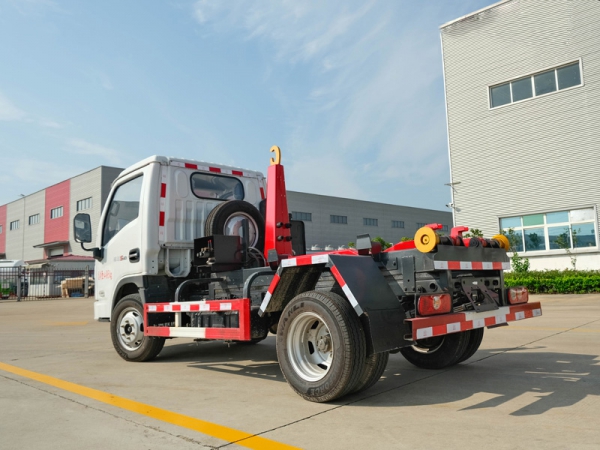

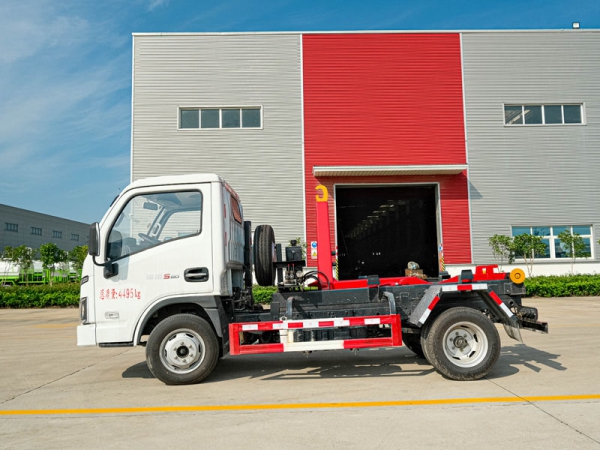

跃进勾臂垃圾车 全方位高清图展示

GAO QING TU SHOW

  • 跃进勾臂垃圾车
  • 跃进勾臂垃圾车
  • 跃进勾臂垃圾车
  • 跃进勾臂垃圾车
  • 跃进勾臂垃圾车 参数展示

    GAO QING TU SHOW






    【整车技术参数】

     产品名称

     跃进勾臂垃圾车

     总质量(kg)

     4495

     罐体容积(m3)


     额定质量(kg)

     2355,2215

     外形尺寸(mm)

     4550,4750X1680X2060

     整备质量(kg)

     2010,2150

     货厢尺寸(mm)

     XX

     额定载客(人)


     准拖挂车总质量(kg)


     驾驶室准乘人数(人)

     2

     鞍座载质量(kg)


     接近角/离去角(°)

     18/12

     前悬/后悬(mm)

     1090/810

     轴荷(kg)

     1495/3000

     车速(km/h)

     100

     备注

     备注:1.ABS器型号/生产厂家:YF8/武汉元丰汽车电控系统有限公司;2.随底盘选装驾驶室,选装直接供电方式ETC车载装置;3.发动机/油耗值(L/100km)对应关系为:Q23-95E60/9.52;4.侧,后防护装置材料均为Q235,侧防护螺栓连接,后防护焊接连接,截面尺寸为100×50mm,离地高度为400mm;5.该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能;6.整车外形长/轴距/前悬/后悬对应关系(mm):4550/2650/1090/810,4750/2850/1090/810.

     【底盘技术参数】

     底盘型号

     SH1043PEDBNZ2

     底盘名称

    载货汽车底盘

     名称

    跃进牌

     生产企业

    上汽大通汽车有限公司

     轴数

     2

     轮胎数

    6

     轴距(mm)

    2650,2850,3100,3308

     轮胎规格

    185R15LT 8PR,185/65R15LT 10PR,195R15LT 8PR,6.50R16LT 10PR

     钢板弹簧片数

    3/4+5,3/3+2

     前轮距(mm)

    1316,1438,1445

     燃料种类

    柴油

     后轮距(mm)

    1223,1380,1405,1410

     排放依据标准

    GB17691-2018国Ⅵ

     发动机型号

     发动机生产企业

     发动机排量

     发动机功率

     Q23-95E60

     安徽全柴动力股份有限公司

     2300

     70(kw)/95.2(ps)


    ◇底盘配置: 1545新款驾驶室、柴油动力,全柴95马力、方向助力、中控锁、电动玻璃、遥控钥匙、3t后桥、3/4+5双层板簧、油刹、ABS、预留取力器接口

    ◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,电控室内外液压操控装置(可选装手自一体),上装提升能力1500KG,液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。

    垃圾四种外形款式



    车型简介

        钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

    操作方式

    1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

    2.作业操作:

    2.1 垃圾箱的钩装作业

        步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

        步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

         步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

        步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

        步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

        步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

        步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

    保养维护

    应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,限度地延长垃圾车的使用寿命。

    (一)底盘保养

    底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

    (二)作业装置保养

    作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

    1.日保养

    日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

    2.作业100h保养

    (1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

    (2)按时对各润滑点加注润滑脂或润滑油;

    (3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

    (4)检查取力器工作是否正常。

    3.作业500h保养

    (1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

    (2)检查密封胶条的磨损情况,必要时更换;

    (3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

    4.作业1500h保养

    作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

    (1)检查并修复各处焊缝,特别是各重要部位的焊缝;

    (2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

    (3)检查各液压元件。

    (4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
