福田5方侧装挂桶垃圾车 全方位高清图展示

GAO QING TU SHOW

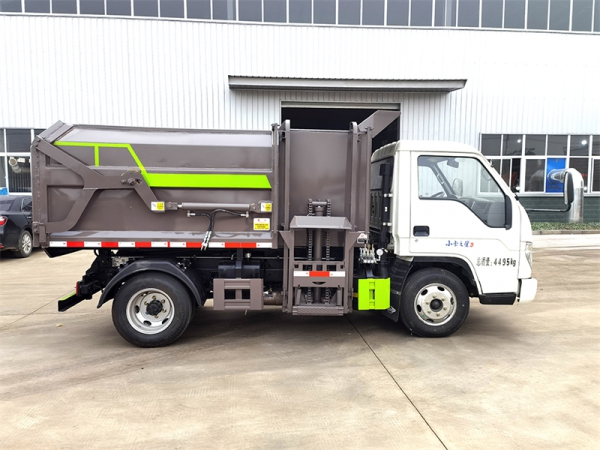

  • 福田5方侧装挂桶垃圾车

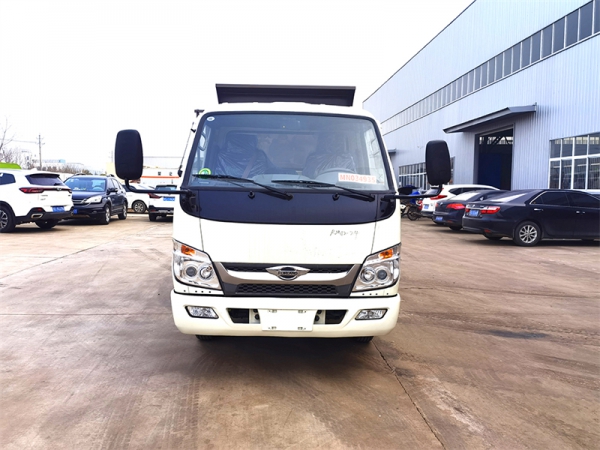

  • 福田5方侧装挂桶垃圾车

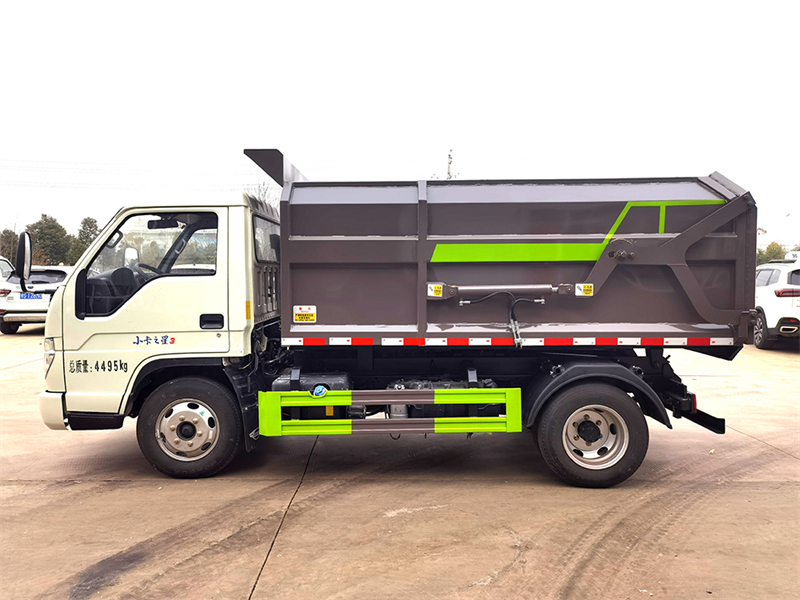

  • 福田5方侧装挂桶垃圾车

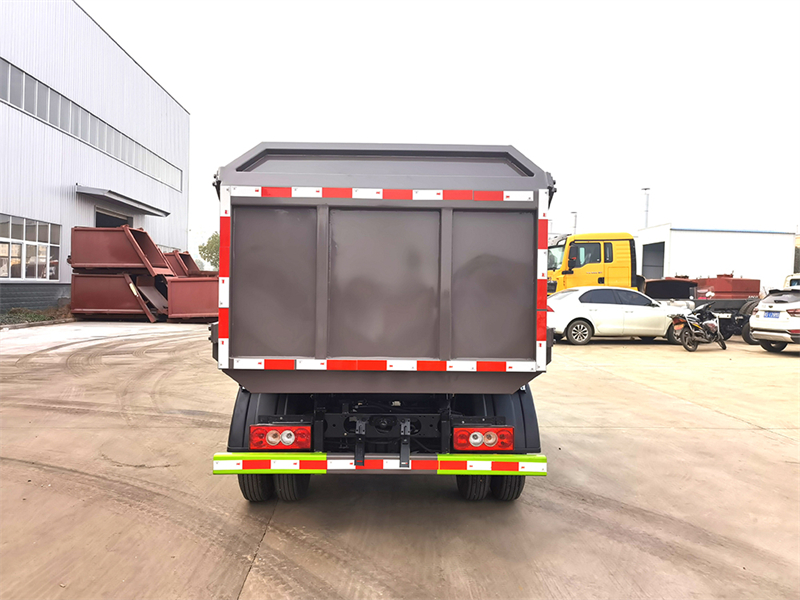

  • 福田5方侧装挂桶垃圾车
  • 福田5方侧装挂桶垃圾车 参数展示

    GAO QING TU SHOW

    挂桶垃圾车的特点能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式对接垃圾车等。

    国六福田时代小卡之星2侧装挂桶垃圾车车型介绍:

    底盘配置:采用福田原装BJ1045V9JB3-55底盘,2600轴距,柴油,全柴95马力,5档变速箱,前盘后鼓刹车,带ABS,600钢丝胎(后双轮),加强型直通大梁,电动玻璃,电子方向助力,动力转向。

    上装配置:箱体采用边三底三碳优质钢板制作,箱体前部侧面带有挂桶提升机构,可自动举升垃圾桶倒入垃圾,带自卸功能,带挂桶提升机翻盖,尾部装有橡胶密封条,防污水滴漏,手电一体操作系统,挂桶垃圾车可根据客户要求搭配120升或240升塑料桶。

    挂桶垃圾车又名自装卸式垃圾车主要用于各环卫市政及大型厂矿部门运载各种垃圾,亦可运输灰、砂、石、土等散装建筑材料,也可以在矿山或煤矿中运送矿石或煤。由密封式垃圾厢、液压系统、操作系统组成。举升油制缸(2支)垃圾厢可自吊上放下,上下一次工作循环时间≤50S。 锰钢板箱体,带推铲,海普瑞斯油缸,合肥长源液压泵,多路阀。可选装120升240升塑料垃圾桶或120升240升铁皮垃圾桶,标配匹配240L塑料垃圾桶。松开提升机操作开关(或手柄)回中位,上盖油缸停止工作,提升机各部件和垃圾桶停止不动;将推动提升机操作开关(或手柄)**下降位置,这时上盖油缸收回,从而使提升机拉杆和垃圾桶向下翻转,垃圾桶逐渐被放下并松开,直**放回地面;松开提升机操作开关(或手柄)回中位,**移开垃圾桶,完成一次垃圾装载的工作。



     环卫挂桶垃圾车用途:

    用于短途运输和转运垃圾车,直接收集,转运,不压缩。一般由市政部门,环卫部门,乡镇城建办,厂矿企业,物业管理,居民小区等单位,组织挂桶垃圾车对居民区,小街小巷,集镇街道,办公场所,公共场所,风景区,商业街等地垃圾进行清理,运输。这些地方基本上都配备垃圾桶收集垃圾,由挂桶垃圾车几种收集转运,采用链条和液压油缸联动装置,实现对垃圾桶提升和翻转,将多处垃圾桶内的垃圾自动收入车厢内,并到目的地一次性自卸出来。挂桶垃圾车的特点是一个车能配几十个垃圾桶,能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。

    福田时代小卡之星5方挂桶式垃圾车车型亮点:

    厢体总成:分全金属密封式结构。在厢体的前面右侧设有进料口以及自动提升装料装置。在厢体的后部设有自动门,卸料时能自动打开。

    装料装置:自动提升装料装置设在厢体的前部右侧面,由支架、链条机构、挂钩等组成。使用此装置可将垃圾桶内的垃圾自动提升装入厢体内。

    自卸装置:双缸腹部液压举升厢体,完成自动卸料。

    液压系统:通过该系统可实现自动提升装料和自动卸料专用功能。

    操作系统:通过该系统实现各项功能的转换。


    【整车技术参数】

    产品名称

    福田5方侧装挂桶垃圾车

    总质量(kg)

    4495

    罐体容积(m3)


    额定质量(kg)

    1875

    外形尺寸(mm)

    4850 * 1850 * 2200 (mm)

    整备质量(kg)

    2490

    货厢尺寸(mm)


    额定载客(人)


    准拖挂车总质量(kg)


    驾驶室准乘人数(人)

    2

    鞍座**载质量(kg)


    接近角/离去角(°)

    18/20

    前悬/后悬(mm)

    1115/1135

    轴荷(kg)

    1710/2785

    **车速(km/h)

    110

    备注:

    该车主要用于垃圾收集清运,主要专用装置为垃圾箱、翻转上料装置、举升卸料装置、填压机构、液压系统。卸料方式为后卸式。侧,后防护材料均为Q235,焊接,后防护截面尺寸(mm):50×120,离地高度400mm。ABS**器型号/生产企业:CM4YL/广州瑞立科密汽车电子股份有限公司。发动机Q23-95C60对应的油耗值为9.69L/100km。随底盘选装驾驶室。选装ETC。仅采用轴距2600mm。

    【底盘技术参数】

    底盘型号

    BJ1045V9JB3-55

    底盘名称

    载货汽车底盘

    **名称

    福田牌

    生产企业

    北汽福田汽车股份有限公司

    轴数

    2

    轮胎数

    6

    轴距(mm)

    2600,2850

    轮胎规格

    6.00R15 10PR,6.00R15LT 10PR

    钢板弹簧片数

    7/5+3,7/5+2,3/5+2,2/3+2

    前轮距(mm)

    1345

    燃料种类

    柴油

    后轮距(mm)

    1292

    排放依据标准

    GB17691-2018国Ⅵ

    发动机型号

    发动机生产企业

    发动机排量

    发动机功率

    Q23-95C60

    安徽全柴动力股份有限公司

    2300

    70

    Q23-95E60

    安徽全柴动力股份有限公司

    2300

    70

    整车详细介绍

    底盘说明

    底盘配置:轴距2600,小卡之星车身、1580mm宽驾驶室、单排前翻、5档、6.00R16钢丝胎、动转、ABS、可调方向盘、电控熄火、巡航、可调大灯、刹车自调臂
