小多利卡无泄漏后挂桶垃圾车 全方位高清图展示

GAO QING TU SHOW

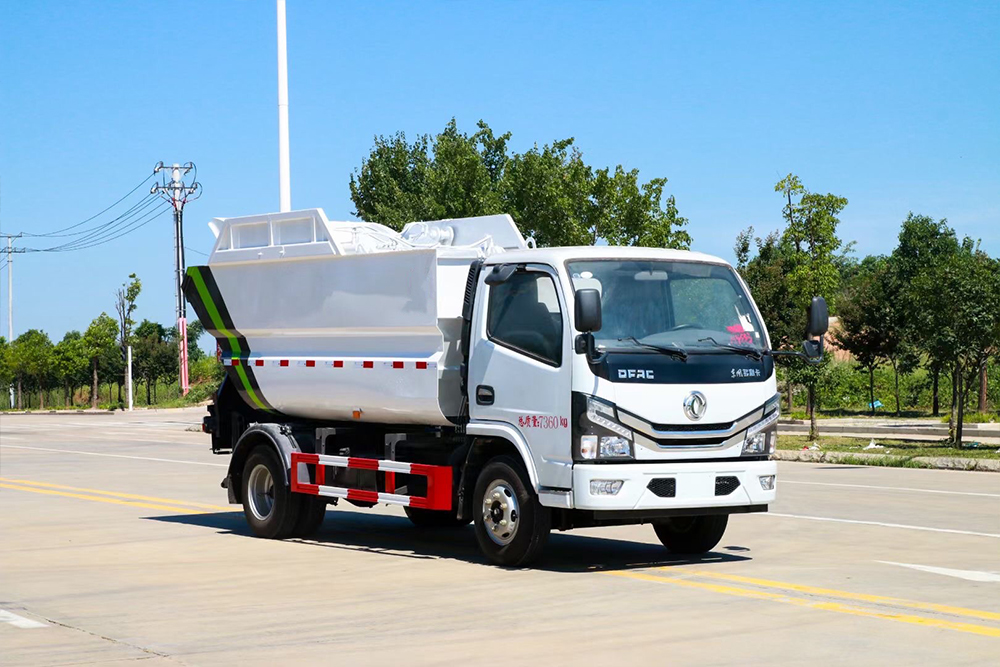

  • 小多利卡无泄漏后挂桶垃圾车

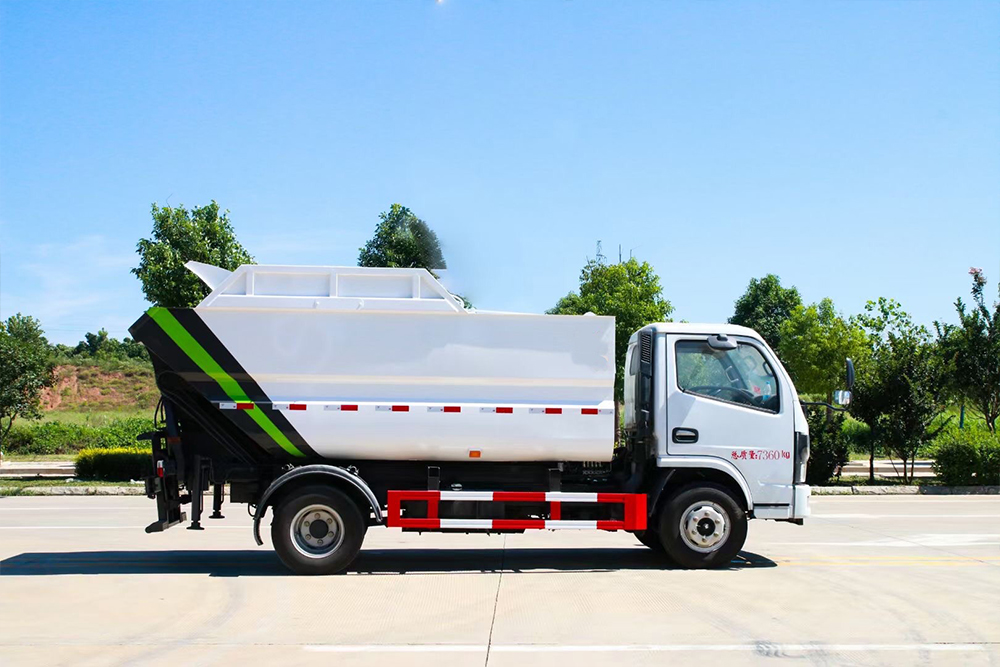

  • 小多利卡无泄漏后挂桶垃圾车

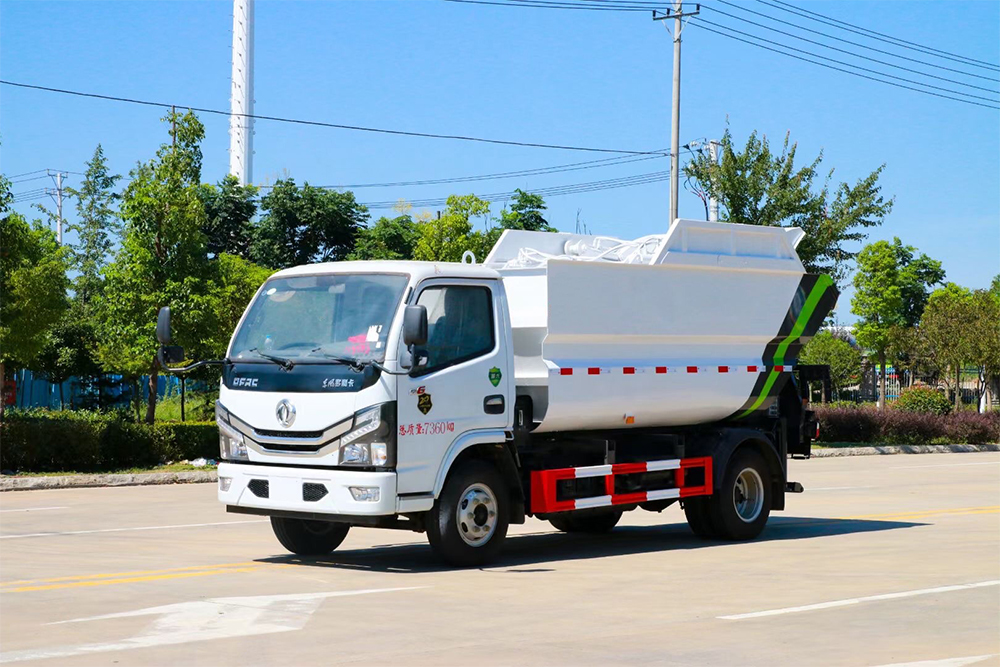

  • 小多利卡无泄漏后挂桶垃圾车

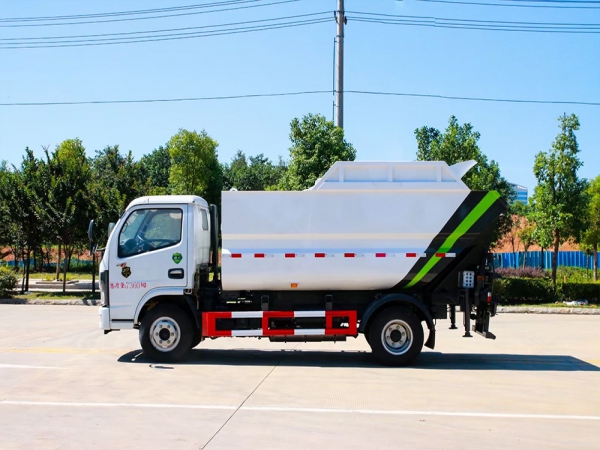

  • 小多利卡无泄漏后挂桶垃圾车

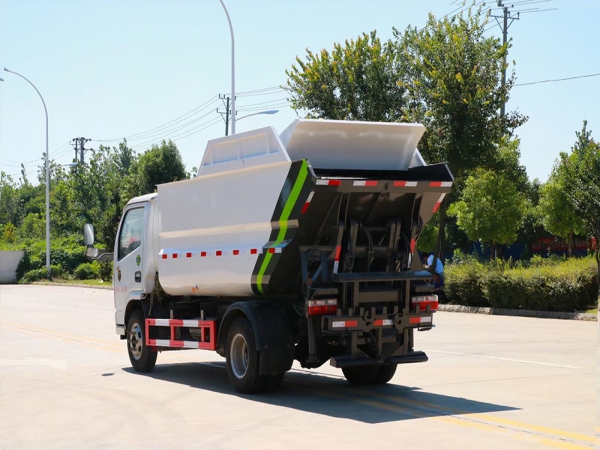

  • 小多利卡无泄漏后挂桶垃圾车 参数展示

    GAO QING TU SHOW


    该车型是我公司根据环卫市场需求开发的一种新型垃圾车,选用东风公司生产的二类汽车底盘。由垃圾箱、翻桶机构、举升机构、刮板及滑板压缩机构、液压系统和电气系统等部件组成。具有外形美观、驾驶舒适、操纵方便、机动灵活、可靠性高、运营成本低、上料效率高等特点。适用于城市、乡镇的垃圾收集转运,箱体采用船型斗结构,彻底解决了垃圾运输过程中的污水滴漏等问题。



    主要性能及特点

    1、密封环保性:采用独特的高位倾翻的全封闭垃圾箱结构,杜绝了垃圾和污水沿途洒漏的现象,避免了运输过程中的二次污染。

    2、高效性:采用结构简单,性能可靠的后翻转上料机构,上料机构单次上料循环时间短,运行效率高,在狭窄街道和小区作业更加方便,翻桶架和投料口的优化设计避免了上料时的垃圾洒漏。

    3、压缩装置:采用滑板及刮板压缩装置,通过滑板及刮板对垃圾进行压缩,极大的提高垃圾装载量,降低运营成本。

    4、中转运输:采用高位倾翻卸料方式,卸料便捷,可与大中型后装式压缩垃圾车、移动压缩站对接,减少垃圾车收集垃圾的时间,提高垃圾车的作业效率。

    5、装载量多:垃圾箱容积大,装载量多,能满足大部分客户要求。

    6、安全性:车辆尾部安装有液压支撑装置,避免了车辆在高位倾翻卸料时车辆翘头倾翻等不安全事故发生。

    7、液压系统:机构动作采用电控多路阀**,操作简单,工作可靠。

    8、电控系统:电控系统采用CAN总线**,采用专用**器、硅胶面板及可靠性的电气元件,上料机构和压填装置具有自动循环功能,上料机构与卸料机构及压缩机构采用互锁保护逻辑**,并可选装遥控**,整车操作更方便快捷,性能更稳定。

    9、垃圾箱及副车架等主要零部件采用合金高强钢制作,自重轻,强度高。

    10、液压系统采用**液压元件,操纵轻便,工作可靠。




    工作过程

    垃圾车工作过程见下图:

    步骤1:垃圾上料。垃圾车打开滑板及刮板,提桶倾倒桶装垃圾。

    步骤2:启动滑板及刮板。将松散垃圾挤压**垃圾箱的前部,滑板及刮板复位后转运。

    步骤3:倾翻卸料。根据不同的收运模式,可有以下作业方式:

    3.1到达垃圾站,伸出支腿,倾翻垃圾箱,打开滑板及刮板,倾倒垃圾。

    3.2与大中型垃圾压缩车对接,伸出支腿,倾翻垃圾箱,打开滑板及刮板,倾倒垃圾。

    3.3与大中型整体站对接,伸出支腿,倾翻垃圾箱,打开滑板及刮板,倾倒垃圾。





    上装参数:

    箱体有效容积

    约7.3m³

    箱体外形

    弧形

    箱体材料

    底4边4

    刮板机构装填循环时间

    ≤38s

    翻桶机构循环时间

    ≤25s

    卸料工作循环时间

    ≤55s

    卸料口高度

    1450mm

    装载工况高度

    2660mm

    卸料工作高度

    5300mm

    适用垃圾桶类型

    两个120L、240L及1个

    660L标准塑料垃圾桶
