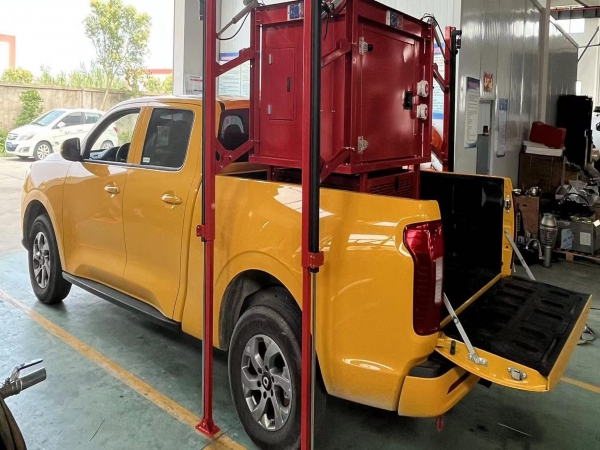

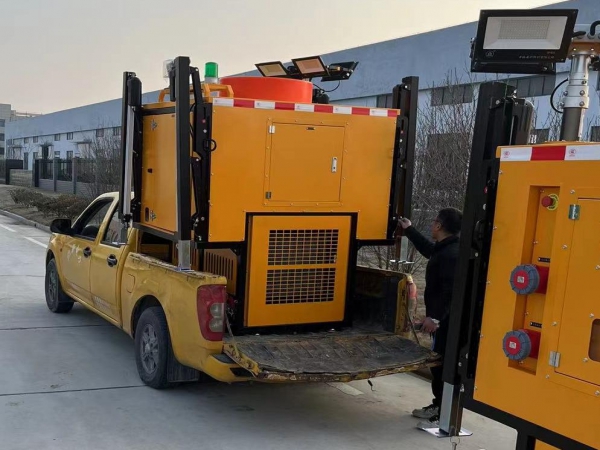

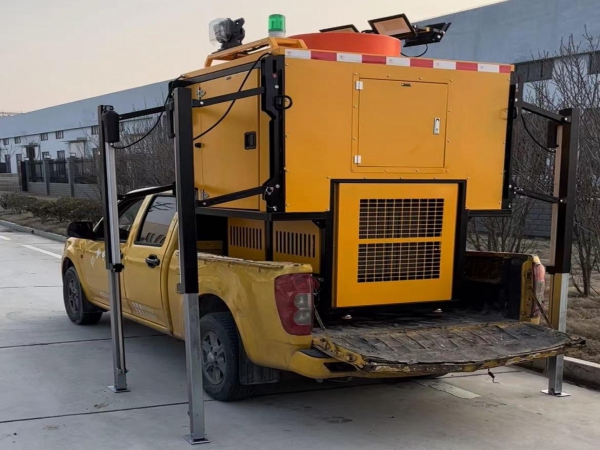

排水方舱配置

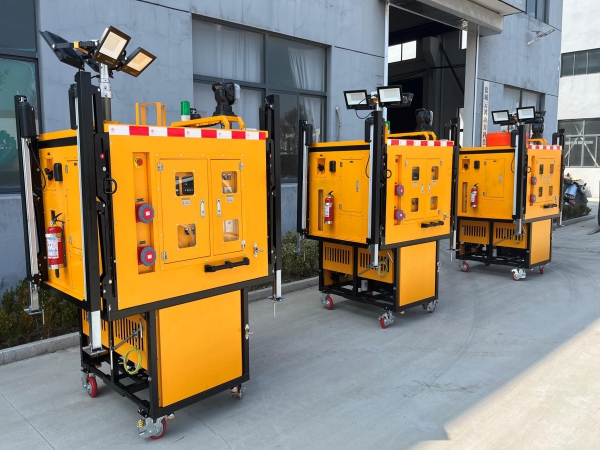

泵站由发电机组、控制箱、脚轮、机架、油箱、大排量水泵和高扬程水泵组成

展开尺寸

≤ 3100*1600*2420mm

收回尺寸

≤2100*1600*1910mm

升降高度

≥ 1.1m

重量

≤ 1200kg

泵站材质

镀锌钢板箱体

箱体颜色

工程黄（可定制为消防红）

工作时长

8-10h

整体结构和布局要求

集成发电机组、水泵、水泵控制箱、水带、浮圈等集中一个车箱里。

发电机组和水泵控制操作系统在同一平面上 ，一位操作人员可以同时兼顾。

水泵控制柜采用可拆卸模式安装箱体内 ，方便实现水泵控制柜脱离车体使用。

冷却方式

水冷

额定输出功率

50Kw

调速方式

电子调速

油箱容积

100L ，可连续工作时间：8-10小时

接线方式

三相四线 ，Y型绕接

输出电压

400/230V。

控制器功能

发电机组控制系统具有液晶中文显示 ，可显示电流、 电压、频率、功率等参数

 水泵及配套

     设施

流量、扬程

总流量： 1200立方米/h ，单台流量： 600立方米/小时 ，扬程：8米

规定点机组效率

70%

水泵重量

28kg

水泵功率

22kw

水泵可通过颗粒物

20mm

转速

3000r/min

泵体结构

滤网：滤网：须配备不锈钢滤网 ，具有有效的通过率；两侧上应有搬运提手；全覆盖网 ，滤网具有电缆防拖曳装置 ，泵体装有提手。

水泵材质

泵体采用合金材质 ，叶轮采用304不锈钢。

叶轮耐磨处理

叶轮经过涂层处理 ，维质硬度:1300。

滤网

配备不锈钢滤网。

电缆

单泵配套电缆材质：JHS 级潜水电缆 ，长度20米 ，电缆两头配备快速接头 ，电缆与泵分离式结构设计 ，防水等级： IPX6。

潜水水泵电机

绝缘等级为F级； 防护等级:IP68

排水管材质

配套水带：单泵配供水软管总长度20米 ， 口径200mm ，材质：可折叠式卷起 ，防穿刺 ，采用不锈钢快速接头 ，水带工作压力： ≥8Kg。

水泵水管接头

水管接头为304不锈钢快速卡箍设计。

附件

安全绳：一根 ，20米 ，聚胺脂高强度浮圈1个 ，软性固定吊索2个。
