国六东风D9 8~10方 摆臂垃圾车 全方位高清图展示

GAO QING TU SHOW

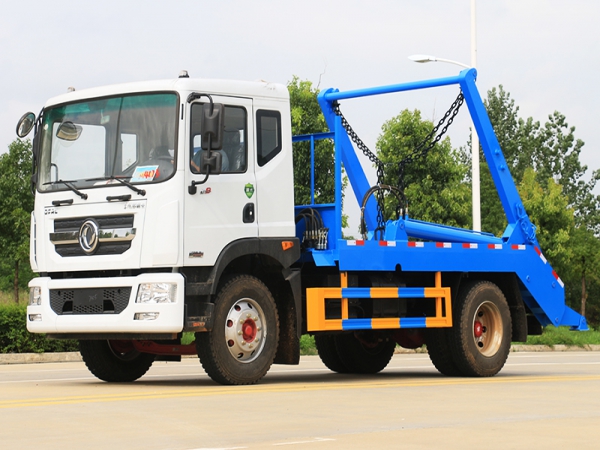

  • 国六东风D9 8~10方 摆臂垃圾车

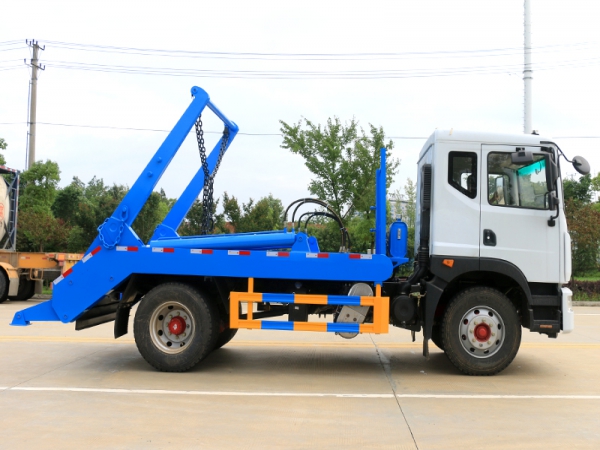

  • 国六东风D9 8~10方 摆臂垃圾车

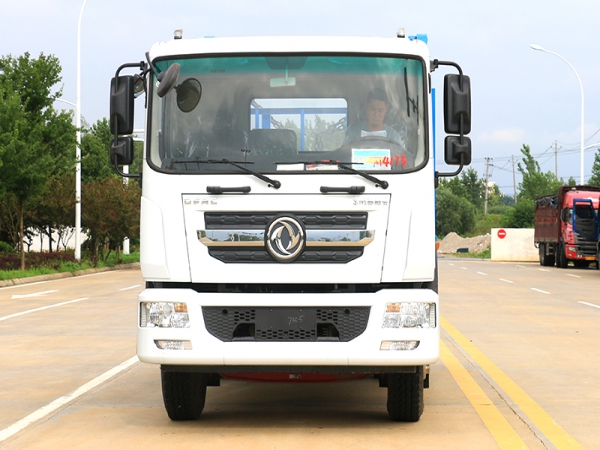

  • 国六东风D9 8~10方 摆臂垃圾车

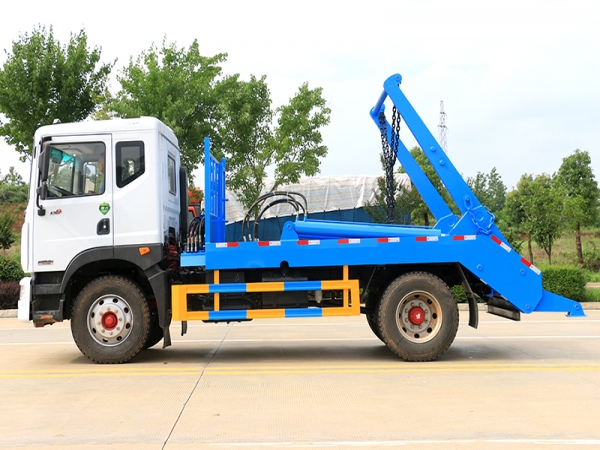

  • 国六东风D9 8~10方 摆臂垃圾车
  • 国六东风D9 8~10方 摆臂垃圾车 参数展示

    GAO QING TU SHOW

    主要技术参数

    外形尺寸:7360×2500×3310(mm)

    总质量:18000kg

    整备质量:6620kg

    额载质量:11250,11185kg

    前悬/后悬:1260/2150(mm)

    接近/离去角:19/12︒

    最高车速:105km/h


    底盘主要参数

    品牌

    东风多利卡D9

    底盘型号

    EQ1185LJ9CDE

    驱动形式

    4×2

    驾驶室

    排半

    准乘人数

    2,3(含驾驶员)

    轴距

    3950mm

    前后桥

    8T德纳

    车架

    250直通

    变速箱

    法士特6档

    东风6档

    东风6档

    轮胎

    295/80R22.5

    10.00R20

    型号

    YCS04200-68

    B6.2NS6B210

    D4.5NS6B220

    品牌

    玉柴

    康明斯

    康明斯

    功率kw

    147

    154

    162

    排量ml

    4156

    6200

    4500

    马力P

    200马力

    210马力

    220马力

    汽缸数

    4

    6

    4

    额定转速

    2300rpm

    2300rpm

    2300rpm

    最大扭矩

    720N.m

    850N.m

    820N.m

    最大扭矩转速(rpm)

    1200-1600

    1100-1700

    1300-1500

    发动机形式

    高压共轨+EGR+DOC+DPF+SCR+ASC

    直列

    直列


    专用功能配置

    匹配垃圾箱

    8-10方

    举升油缸

    液压旋转翻转,主体底部为专用双油缸,可将箱体举升自卸

    液压系统压力

    6Mpa

    操作方式

    电控/手动/手电一体

    上下垃圾箱作业时间

    ≤60S

    高强度链条

    采用进口液压油缸密封圈,性能稳定,安全可靠。

    双后支腿

    后部设计两根支腿,由液压控制,可使车辆上下吊装垃圾箱时保持稳定,安全可靠

    多路阀组

    采用国内知名品牌多路阀组,可控制后支腿,摆臂的工作,操作简单、可靠。

    摆臂机构

    自卸机构由钢板组成箱形结构焊接而成,主要功能是由多路阀操 作油缸驱动摆臂绕轴作旋转运动。


    选装:垃圾斗有地坑式(方形斗)和地面式(梯形斗),采用边3底4优质碳钢制作,防腐防锈。
