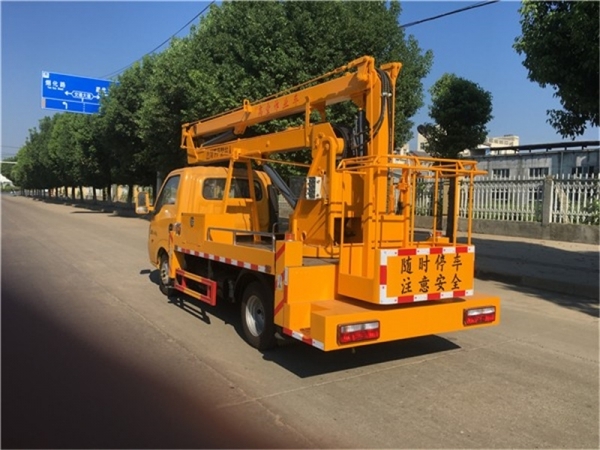

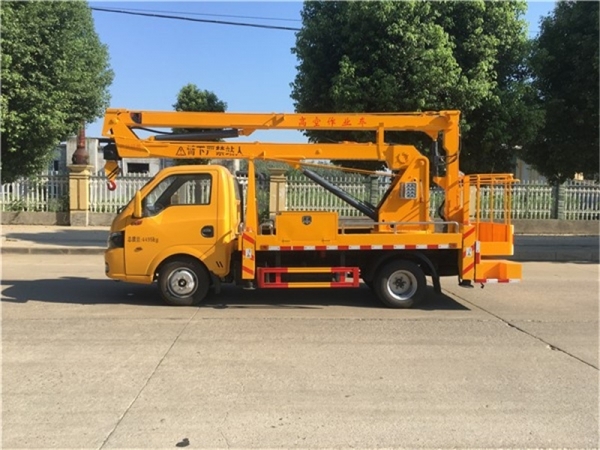

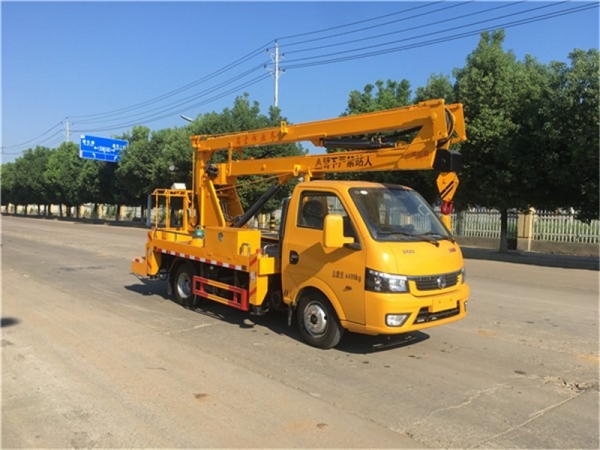

    该车采用东风途逸单排3000mm轴距底盘,型号:EQ1045SJ16DC,带空调和方向助力,6.00R15钢丝胎,由东风汽车股份有限公司提供全柴95马力发动机。



    主要特点:

    1、臂架和支腿均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;

    2、H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;

    3、回转机构采用可调节式,方便调节;

    4、转台双向360°回转,采用了先进的涡轮蜗杆式减速机构(具有自润滑和自锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;

    5、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

    6、下车与上车互锁,操作安全、可靠;

    7、上车操作通过节流阀实现无极调速;

    8、工作平台采用机械式调平,更加稳定和可靠;

    9、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;


    1高空作业车工作用途

    通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

    2.  适用标准

        供货方应使用最新颁布执行的国家标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。



    3、使用环境条件

    1)海拔高度:    ≤1000米

    2)环境温度:    -5℃ ~ +40℃

    3)相对湿度:     ≤95%(25℃)

    4)抗震能力:     地面水平加速度    0.3g

                     地面垂直加速度    0.15g

                     同时作用持续三个正弦波

                     安全系数       1.67

    5)最大日温差:  15℃

    6)日照强度(风速0.5m/s时):0.1W/cm2

    7)最大风速:       ≤ 10.7m/s1



    4、 主要技术参数

    车型号

    HNY5045JGKE6

    主要技术参数

    底盘型号

    长×宽×高(mm)

    后悬

    总质量(Kg)

    轴距

    发动机排放

    EQ1045SJ16DC

    5990*2000*2850

    1700

    4295

    3000

    上装基本配置

    臂架

    臂架形式

    三节折臂

    材料

    型材Q345B/4mm

    臂架截面

    四边形

    起伏角度

    0°-70°(相对水平面)

    作业工况

    最大作业高度

    13.5m

    最大作业高度时作业幅度

    2m

    最大作业幅度

    5.8m

    最大作业幅度时作业高度

    5.6m

    回转

    双向360°连续回转

    吊臂

    最大起吊质量

    900Kg

    伸缩起重臂

    伸缩长度1m

    最大起吊高度

    6.4m

    最大起吊幅度

    5.2m

    起升机构

    IQKN1B6Y;单绳拉力800 Kg

    钢丝绳

    (40m)Φ8

    吊钩

    1T

    支腿

    支腿型式

    前后H型

    支腿材料

    型材Q345B/5mm

    支腿跨距

    纵向(mm):3300,横向(mm):2700

    液压锁

    四个支腿都带双向液压锁

    支腿频闪灯

    4

    车厢

    材料

    优质碳钢及型材,铺3㎜防滑花纹钢板

    工具箱

    800*350*400;带不锈钢门锁

    围栏

    Φ20不锈钢管

    踏步

    驾驶室侧带上下踏步

    侧、后防护

    优质碳钢冷弯型材;强度高

    轮罩

    注塑模具成型,美观,强度高

    转台

    立臂

    低合金钢板拼焊组成

    回转支承

    单排四点接触球式带外齿,QWD730.20

    减速机

    涡轮蜗杆式,CW-28

    马达

    BMP-50

    吊篮

    额定载荷

    ≤200Kg

    尺寸

    长X宽X高(mm):1080X620X1150

    调平形式

    外置拉杆机械调平

    保险带

    一副

    调平装置

    机械调平,拉杆外置

    液压系统

    液压油箱

    65L;带液位表

    齿轮泵

    定量泵,流量25ml/r

    工作压力

    带压力表;16MPa

    液压阀组

    集成电磁阀组

    油缸

    10只;带双向平衡阀或液压锁进行锁止,保证安全

    操作系统

    支腿

    手动操作,各支腿可单独可调,上下车互锁

    操作方式

    手动和电动结合

    臂架动作

    转台和吊篮电动双位操作

    发动机启动、熄火

    转台和吊篮双位操作

    发动机油门

    手动拉线

    油漆

    知名品牌油漆;颜色光滑,线条美观;

    标识及标牌

    清晰、醒目、永久不褪色

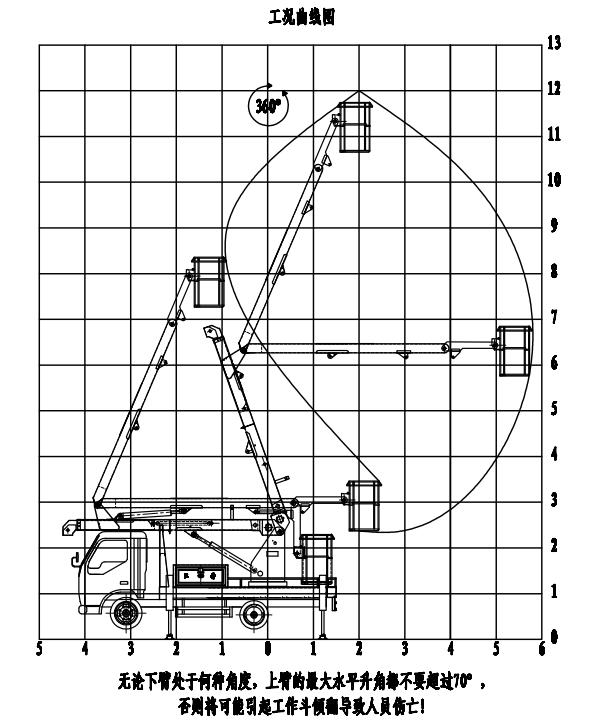

    5、作业范围图
