江铃双排13米高空作业车 全方位高清图展示

GAO QING TU SHOW

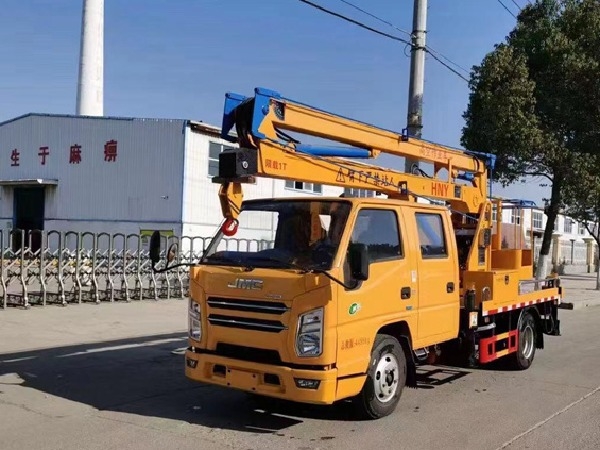

  • 江铃双排13米高空作业车

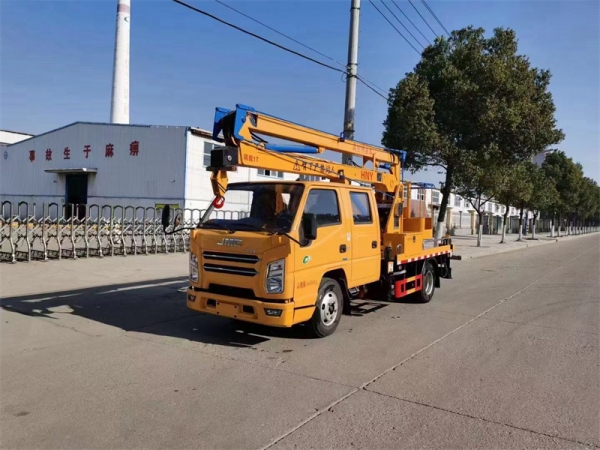

  • 江铃双排13米高空作业车

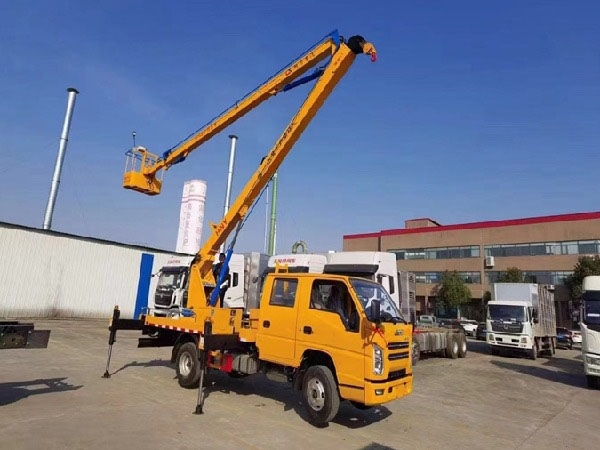

  • 江铃双排13米高空作业车

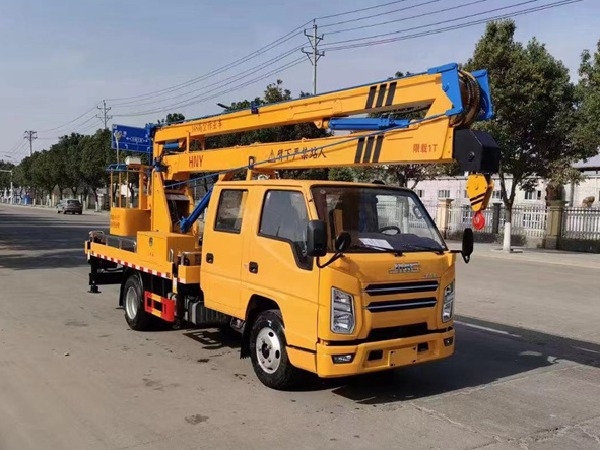

  • 江铃双排13米高空作业车
  • 江铃双排13米高空作业车 参数展示

    GAO QING TU SHOW

    该车采用江铃3360mm轴距底盘,型号:JX1041TSG26带空调、方向助力,

    江铃公司提供江铃115马力发动机。





    主要特点:

    1、 臂架和支腿均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;

    2、 H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;

    3、 回转机构采用可调节式,方便调节;

    4、 转台双向360°回转,采用了先进的涡轮蜗杆式减速机构(具有自润滑和自锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;

    5、 上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

    6、 下车与上车互锁,操作安全、可靠;

    7、 上车操作通过节流阀实现无极调速;

    8、 工作平台采用机械式调平,更加稳定和可靠;

    9、 转台和吊篮设有启动和熄火开关,操作方便,节省燃油;


    1、高空作业车工作用途

    通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

    2.适用标准

    供货方应使用最新颁布执行的国家标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。

    3、使用环境条件

    1)海拔高度: ≤1000米

    2)环境温度:-5℃ ~ +40℃

    3)相对湿度:     ≤95%(25℃)

    4)抗震能力:     地面水平加速度 0.3g

    地面垂直加速度 0.15g

    同时作用持续三个正弦波

    安全系数 1.67

    5)最大日温差: 15℃

    6)日照强度(风速0.5m/s时):0.1W/cm2

    7)最大风速:       ≤ 10.7m/s1)





    4、 主要技术参数

    车型号

    HNY5040JGKJ6

    主要技术参数

    底盘型号

    长×宽×高(mm)

    后悬

    总质量(Kg)

    轴距

    发动机排放

    JX1041TSG26

    5998*2000*3000

    1363

    4495

    3360

    国Ⅵ

    上装基本配置

    臂架

    臂架形式

    三节折臂

    材料

    型材Q345B/4mm

    臂架截面

    四边形

    起伏角度

    0°-70°(相对水平面)

    作业工况

    最大作业高度

    13m

    最大作业高度时作业幅度

    2m

    最大作业幅度

    5.8m

    最大作业幅度时作业高度

    5.6m
