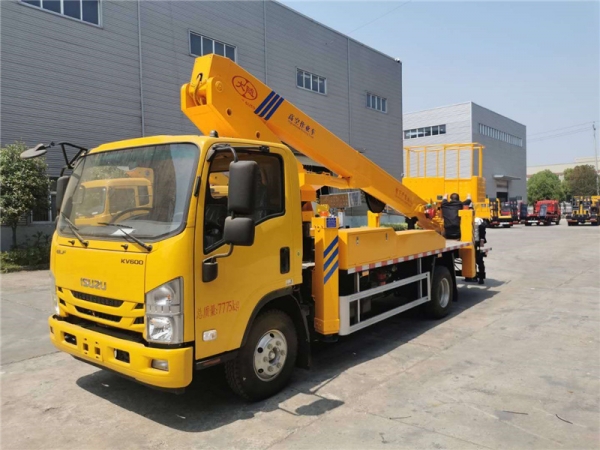

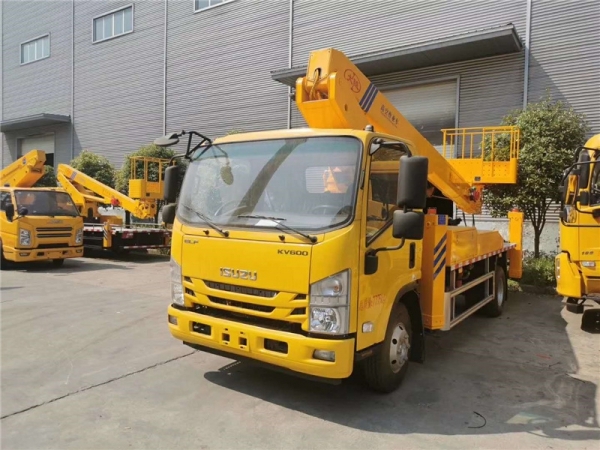

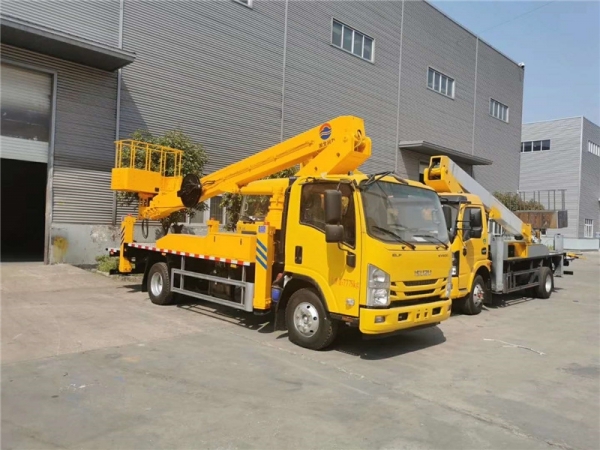

国六五十铃23米高空作业车 全方位高清图展示

GAO QING TU SHOW

  • 国六五十铃23米高空作业车
  • 国六五十铃23米高空作业车
  • 国六五十铃23米高空作业车
  • 国六五十铃23米高空作业车
  • 国六五十铃23米高空作业车 参数展示

    GAO QING TU SHOW

    主要技术参数:

    SCS5080JGKQL6型高空作业车主要技术参数

    类别

    项目

    单位

    数据

    尺寸参数

    总长

    mm

    7980

    总宽

    mm

    2150

    总高

    mm

    3200

    质量参数

    乘坐人数(含驾驶员)

    3

    总质量

    kg

    7650

    主要性能参数

    工作平台额定载荷

    kg

    200

    最大作业高度

    m

    23

    最大作业高度时作业幅度

    m

    3.6

    最大作业幅度

    m

    14.8

    最大作业幅度时作业高度

    m

    5.36

    支腿跨距

    横向

    mm

    4900

    纵向

    mm

    5190

    臂架变幅时间

    s

    100

    臂架回转速度

    s/r

    75

    支腿收放时间

    s

    40

    行驶参数

    前悬

    mm

    1155

    后悬

    mm

    2060

    后伸

    mm

    1050/1600

    轴距

    mm

    3815

    最高行驶速度

    Km/h

    105

    最小离地间隙

    mm

    195

    接近角

    .

    23

    离去角

    .

    12

    配置说明

    部件名称

    简要说明

    底盘

    五十铃QL1080BUKAY

    发动机

    五十铃柴油发动机,最大功率88KW,国六排放

    驾驶室

    单排座,可乘坐3人,驾驶室配置空调,方向助力

    围板及走台板

    不锈钢围栏及防滑走台板

    取力系统

    气动操作

    工作平台

    1500x700x1150

    臂架形式

    四节五边型工作臂,同步伸缩

    回转装置

    360度连续回转

    支腿

    VH型,单独可调

    操作

    工作平台和地面遥控器电气操作

    控制系统

    负载比例系统,实现双动作同步,实现无级调速

    调平系统

    液压自动调平



    基本功能及配置

    SCS5080JGKJQL6型高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,最大作业高度23米,最大作业幅度14.8米。

    名称

    简要说明

    上下车自动互锁装置

    用于上下车互锁,防止误操作发生危险

    水平检测功能

    实时检测整车是否水平

    应急电动应急泵

           当发动机及主泵发生故障时,可将工作人员送回到地面

    紧急停止装置

    用于紧急停止操作

    夜间安全警示装置

    在车辆上有工程频闪灯,照明灯

    发动机点火熄火

    在地面和平台处可对发动机进行点火,熄火控制

    实时通讯

    在平台和地面配有无线对讲

    主要性能特点

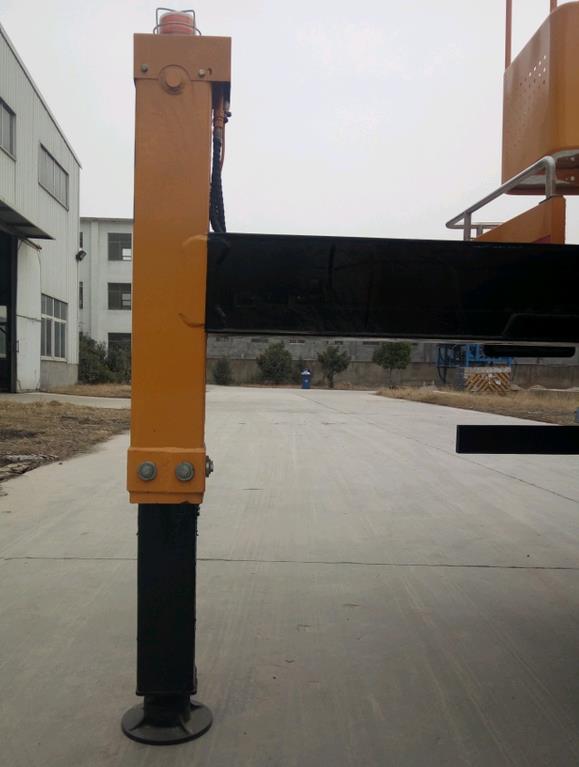

    VH型支腿,全封闭,稳定性好,可同时或单独操作,适应多种工况

    /202107/1625643511_356b66e205887d9552f0.jpg

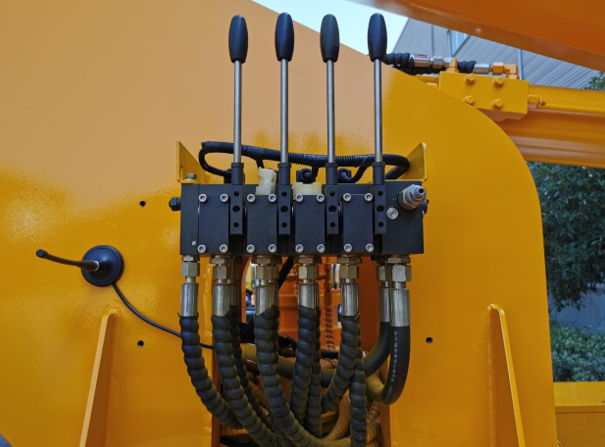

    主要配套液压、电器件:负载敏感比例阀、平衡阀、控制器等均为进口件

    /202107/1625643511_0af89870c31f17c84f76.png

    底盘采用五十铃KV100六底盘,配有空调,方向采用液压助力。

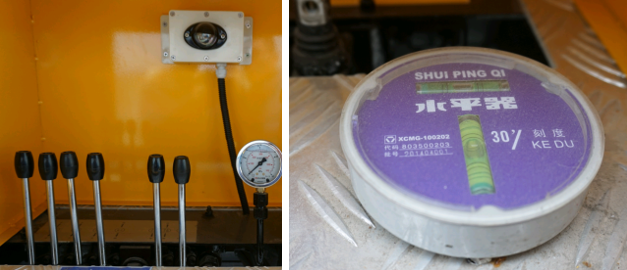

    下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全

    /202107/1625643512_149d96699beb25193ca3.png

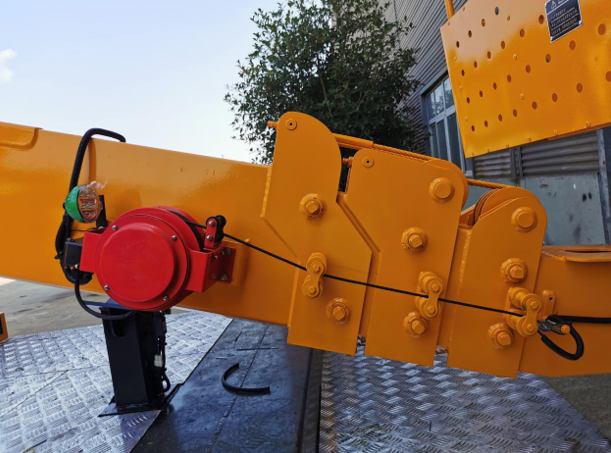

    吊篮左右回转采用电机驱动形式,可720度连续旋转,工作灵活方便,安全可靠

    /202107/1625643512_420f8ba4af3d0cf8b91f.png

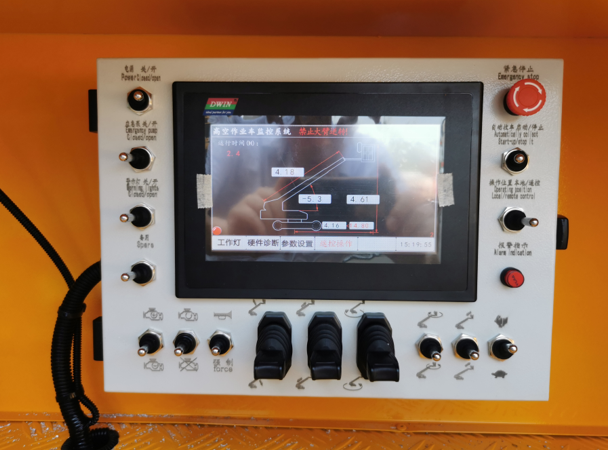

    电脑控制,自动限幅,危险工作报警,安全性能卓越。下车有显示器,实时显示整车作业工况。

    /202107/1625643513_77e4fc6351efb28663ed.png

    /202107/1625643513_497ad0a7e2abad86552e.png
