国六江铃21米高空作业车 全方位高清图展示

GAO QING TU SHOW

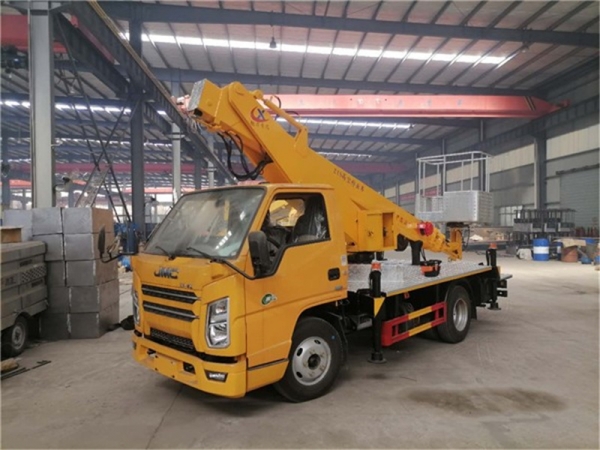

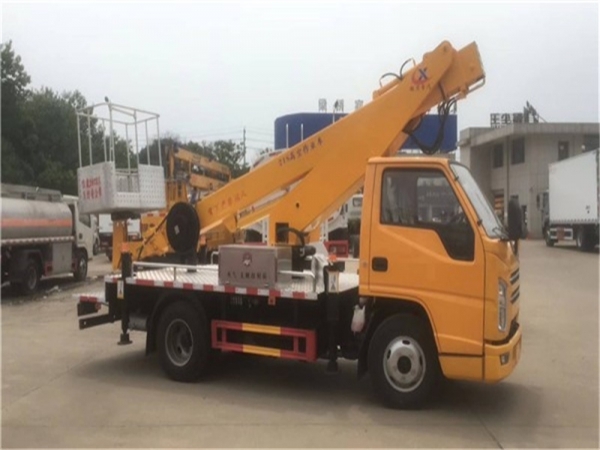

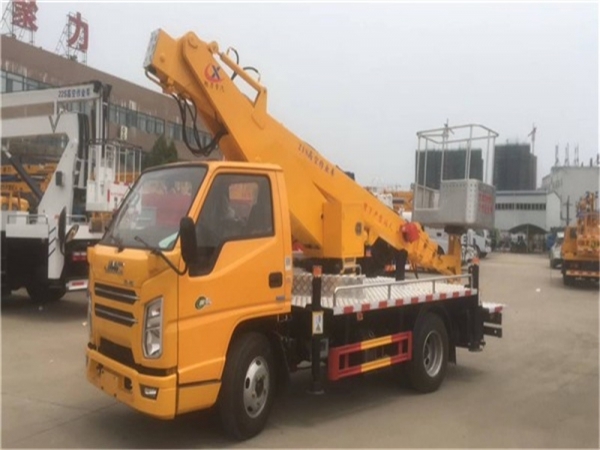

  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车 参数展示

    GAO QING TU SHOW

    主要技术参数:

    HNY5047JGKJ6高空作业车主要技术参数

    类别

    项目

    单位

    数据

    尺寸参数

    总长

    mm

    5990

    总宽

    mm

    2010

    总高

    mm

    3060

    质量参数

    乘坐人数(含驾驶员)

    2

    总质量

    kg

    4495

    主要性能参数

    工作平台额定载荷

    kg

    200

    最大作业高度

    m

    21

    最大作业高度时作业幅度

    m

    2.9

    最大作业幅度

    m

    9.5

    最大作业幅度时作业高度

    m

    4.5

    支腿跨距

    横向

    mm

    3660

    纵向

    mm

    4300

    臂架变幅时间

    s

    60

    臂架回转速度

    s/r

    75

    支腿收放时间

    s

    40

    行驶参数

    前悬

    mm

    1075

    后悬

    mm

    1815

    后伸

    mm

    /

    轴距

    mm

    2800

    最高行驶速度

    Km/h

    100

    最小离地间隙

    mm

    223

    接近角

    .

    21

    离去角

    .

    16



    配置说明

    部件名称

    简要说明

    底盘

    江铃

    发动机

    柴油发动机,国六排放

    驾驶室

    单排座,可乘坐2人,驾驶室配置空调,方向助力

    围板及走台板

    不锈钢围栏及防滑走台板

    取力系统

    手动操作

    工作平台mm

    1100x650x1150

    臂架形式

    四节五边型工作臂,同步伸缩

    支腿

    X型,单独可调

    操作

    遥控器电气操作

    控制系统

    电液比例控制系统,也可选装负载比例系统,实现双动作同步,实现无级调速

    调平系统

    液压自动调平



    基本功能及配置

    21米高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,最大作业高度21米,最大作业幅度9.5米。

    名称

    简要说明

    上下车自动互锁装置

    用于上下车互锁,防止误操作发生危险

    水平检测功能

    实时检测整车是否水平

    应急电动应急泵

           当发动机及主泵发生故障时,可将工作人员送回到地面

    紧急停止装置

    用于紧急停止操作

    夜间安全警示装置

    在车辆上有工程频闪灯,照明灯

    整车水平状态测试仪

    可检测整车横向纵向两个方向倾斜状态

    实时通讯

    在平台和地面配有无线对讲

    主要性能特点

    l  K型支腿,稳定性好,可同时或单独操作,适应多种工况。

    l  主要配套液压、电器件:平衡阀、控制器等均为进口件,全比例系统配座椅。

         l  底盘采用江铃国六底盘,配有空调,方向盘采用液压助力。

    下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。

    l  平台左右回转采用进口封闭式摆动缸形式或电机驱动形式,工作灵活方便,安全可靠。

    l  电脑控制,自动限幅,危险工作报警,安全性能卓越。下车有显示器,实时显示整车作业工况。

    l  四边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。

    l  整车电器采用CAN总线控制系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。
