东风天锦小三轴30方(15吨)散装饲料车 全方位高清图展示

GAO QING TU SHOW

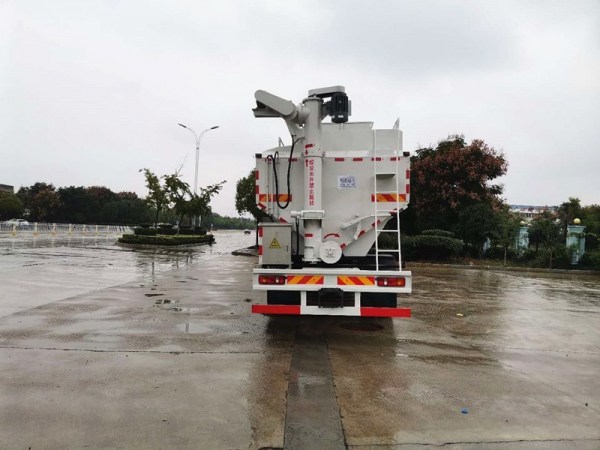

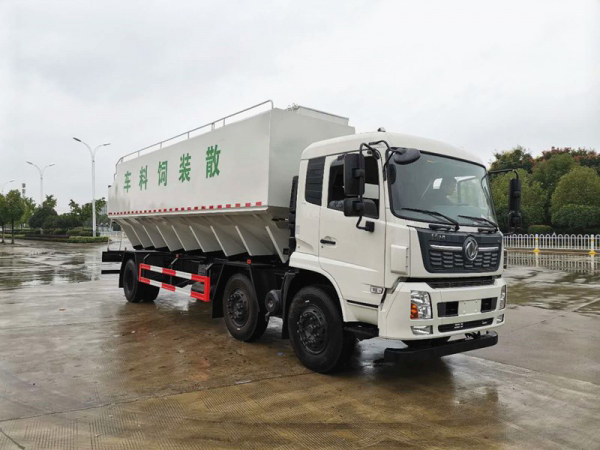

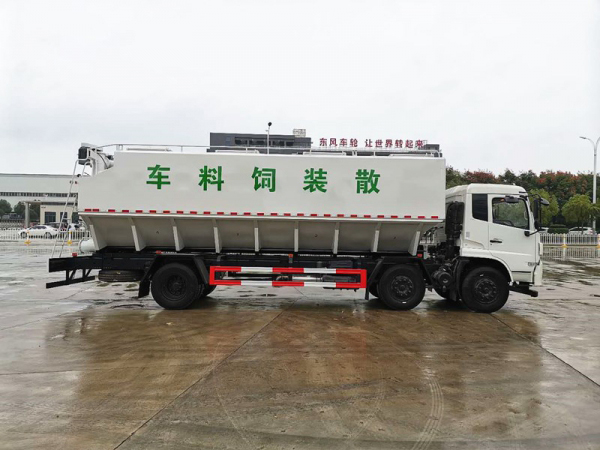

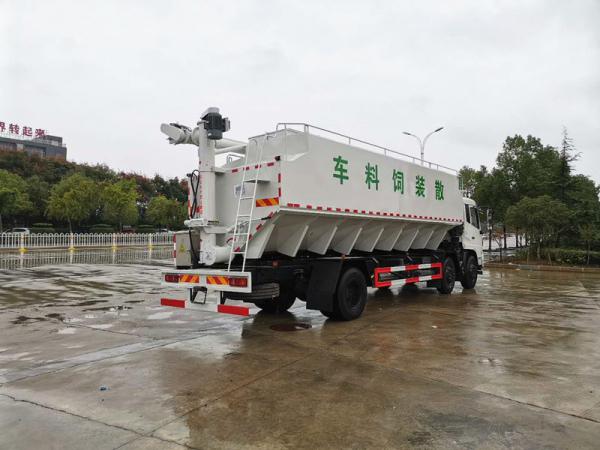

  • 东风天锦小三轴30方(15吨)散装饲料车
  • 东风天锦小三轴30方(15吨)散装饲料车
  • 东风天锦小三轴30方(15吨)散装饲料车
  • 东风天锦小三轴30方(15吨)散装饲料车
  • 东风天锦小三轴30方(15吨)散装饲料车 参数展示

    GAO QING TU SHOW

    东风天锦小三轴30方(15吨)散装饲料车整车技术参数

    车辆名称

    东风天锦小三轴散装饲料车

    车辆型号

    HCQ5251ZSLDL5

    整车尺寸

    10990*2490*3650

    料罐标准容积

    30立方

    装载重量

    15-17吨

    总质量

    25000KG

    额定质量

    13300KG

    整备质量

    11505KG

    液压系统绞龙

    进口液压部件

    电动系统绞龙

    电气部分国产/进口可选

    饲料罐仓数

    4

    罐体材料

    武钢专用容积板

    卸料时间

    32分钟

    卸料速度

    ≥500公斤/分钟

    卸料残留率

    ≤1%

    绞龙最大仰角

    60度

    水平最大输送距离

    6.86米

    垂直最大输送高度

    9米

    卸料回转角度

    360度(单边180度)

    生产周期

    12个工作日

    东风天锦小三轴底盘参数

    底盘型号

    DFH1250BXV

    发动机

    康明斯245马力

    变速箱

    法士特8档高低速

    轴距

    1800+5000mm

    轴数

    3轴

    轮胎数量

    8

    轮胎规格

    11.00R20钢丝胎

    排放标准

    国五



    底盘配置采用东风汽车有限公司原厂底盘,新款东风天锦液压翻转驾驶室,搭载东风康明斯245马力柴油发动机,法士特8档变速箱,原厂空调,电动门窗,中控锁,动力转向,行车记录仪,气囊座椅,1800+5000轴距,11.00R20钢丝胎,断气刹,ABS,刹车自调臂,大灯调节,其他标配。



    上装配置楚胜圆方公司散装饲料车方量从12-66方,饲料罐体采用横向一次成型,采用4mm高精锰钢板(市面上大部分使用普通碳钢板焊接而成,焊点均匀,打磨平整;底部采用国际U型钢一体式结构,罐体侧面使用加强筋斜撑加固;分2-6个独立装卸料仓,可以同时装卸多种不同的饲料;

    卸料驱动方式1、外接电源:外接380V交流电,配35.5级电机,全套施耐德控制系统,欠压、欠相、防翻转等电控、连锁保护,配备绞龙报警器、后工作灯;外接电源卸料成本低、环保、车辆消耗小;卸料速度1立方/分钟;

    2、外接电源30-40千瓦发动机:外接380V交流电,加装30千瓦车带发动机,配35.5级电机,全套施耐德控制系统,欠压、欠相、防反转等电控、连锁保护,配备绞龙报警器、后工作灯;外接电源卸料成本低、环保、车辆消耗小;无外接电情况下车辆怠速发电卸料,卸料速度1立方/分钟;

    3、液压驱动:底盘怠速带动液压马达卸料,采用进口液压件(压抑泵、液压马达、多路阀),有效保证不会出现油温过高而造成的卸料速度变慢或者堵料,使用年限长;液压驱动卸料速度快,但是成本相对偏高、费底盘;卸料速度2立方/分钟。

    绞龙工艺:绞龙叶片采用锰钢材料,韧性强;叶片与绞龙壁之间间隙≤4mm,有效防止碎料;

    三层喷涂:一道防锈底漆、一道底漆、一道面漆,不易生锈,使用年限长;按客户要求涂装颜色公司Logo和公司名称。
